材質オプション: NBR、EPDM、シリコン、FKM、FFKM
温度範囲: -60°C ～ +320°C (材質により異なります)
硬度： 20～90ショアA
利用可能な規格： AS568、ISO 3601、JIS B 2401、カスタマイズされたサイズ
認定資格:
色:
包装: バルク、個別バッグ、またはOEMブランド

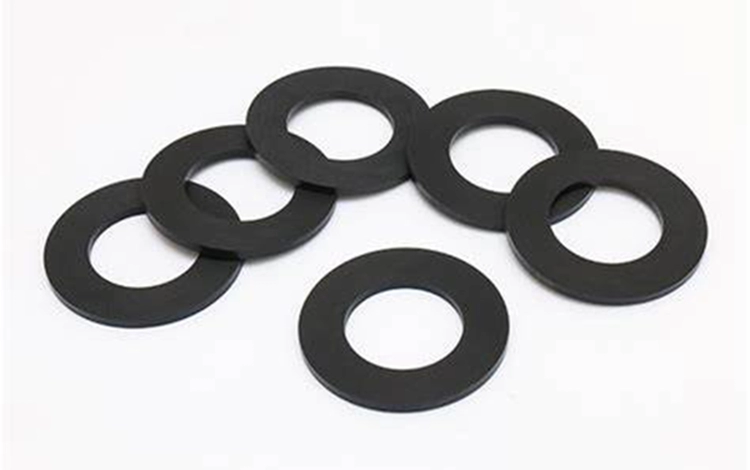

ゴム製フラットガスケットは、耐油性、耐酸性、耐アルカリ性、耐寒性、耐熱性、耐老化性などの特性があり、さまざまな形状のシーリングガスケットに直接切断できるため、医療、電子工学、化学工業、帯電防止、難燃性、食品などの業界で広く使用されています。
アフラスまたはカルレズ(FFKM)
アクリルゴム（ACM）
エチレンプロピレン（EPR、EPDM）
フッ素カーボン（FKM/FPM）
フルオロシリコーン(FVMQ)
水素化ニトリル(HNBR)
ネオプレンゴム(CR)
ニトリルゴム（ブナN/NBR）
ポリウレタン(PU)
シリコーンゴム(VMQ)
スチレンブタジエンゴム（SBR）
ポリテトラフルオロエチレン(PTFE)
Oリング
スクエアカットリング
クワッドリング
Dリング
耐久性と耐摩耗性に優れています
圧力下でも優れたシール性能を発揮します
液体およびガスとの幅広い適合性を備えています
サイズ、材質、色はカスタマイズ可能です
| Oリングサイズ AS568A- | W断面 | L腺の深さ | 絞る | E(a) 直径クリアランス | G溝幅 | R溝半径 | 最大偏心度(b) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 名目 | 実際の | 実際の | % | バックアップリングなし(G) | バックアップリング1個(G1) | バックアップリング2個(G2) | |||||
| 004から050 | 1/16 | ±.003 | .050 に .052 | .015 に .023 | 22から32 | .002 に .005 | .093 に .098 | .138 に .143 | .205 に .210 | .005 に .015 | .002 |
| 102から178 | 3/32 | ±.003 | .081 に .083 | .017 に .025 | 17～24歳 | .002 に .005 | .140 に .145 | .171 に .176 | .238 に .243 | .005 に .015 | .002 |
| 201から284 | 1/8 | ±.004 | .111 に .113 | .022 に .032 | 16～23歳 | .003 に .006 | .187 に .192 | .208 に .213 | .275 に .280 | .010 に .025 | .003 |
| 309から395 | 3月16日 | ±.005 | .170 に .173 | .032 に .045 | 15～21歳 | .003 に .006 | .281 に .286 | .311 に .316 | .410 に .415 | .020 に .035 | .004 |
| 425から475 | 1/4 | ±.006 | .226 に .229 | .040 に .055 | 15～20 | .004 に .007 | .375 に .380 | .408 に .413 | .538 に .543 | .020 に .035 | .005 |
